| 精密數控車床 |
首頁 > 產品中心 > 精密數控車床 |
|

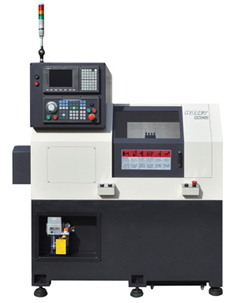

| HNC-32系列精密數控車床是在我公司針對重切削需求而開發的一款產品。
|
|
 |
★超大規格底座設計，偏置式操作結構，預留機械臂安裝接口，是實現小型零件自動化生產的最佳設備。
★大直徑絲杠、寬幅導軌、大跨距滑塊結構、標準主軸規格，是重切削的完美利器。
★超高精密級的滾珠絲杠和直線導軌，重復定位±0.001mm，真正實現µ級的精確切削進給。
★全密封內防護結構，最大限度保證導軌、絲杠免受切削液及排屑的污染。
★合理的設計，寬大的內部操作空間，后置式水箱結構，排屑更為方便 |
|
|
| 25/32技術參數 |
|
配 置 |
| 加工能力 |
最大回轉直徑 |
￠310mm |
|
照明設備 |
Ο |
| 刀板底座上回轉直徑 |
￠70(￠180)mm |
|
冷卻系統 |
Ο |
| 最大加工直徑 |
￠140mm |
|
高壓冷卻系統 |
Δ |
| 最大加工長度 |
100mm |
|
自動潤滑系統 |
Ο |
| 最大過棒料直徑 |
￠25mm|￠32mm |
|
油霧分離系統 |
Δ |
| 主軸 |
工件夾持方式 |
后拉式夾緊 |
|
工具及工具箱 |
Ο |
| 主軸轉速范圍 |
50-6000rpm |
|
操作說明書 |
Ο |
| 主軸端部規格 |
A2-3|A2-4 |
|
使用說明書 |
Ο |
| 快進速度 |
X軸快移速度 |
18m/min |
|
維修手冊 |
Ο |
| Z軸快移速度 |
18m/min |
|
彈簧夾頭 |
氣動方式 |
Ο |
| 行程 |
X軸移動量 |
250mm|310mm |
|
液壓方式 |
Δ |
| Z軸移動量 |
200mm |
|
液壓筒夾 |
\ |
| 電機 |
主軸電機 |
2.2/3.7|3.7/5.5KW |
|
卡盤 |
Δ |
| 進給電機 |
0.75-1KW |
|
刀架簡易拔料器系統 |
Ο |
| 其他 |
刀架形式 |
燕尾排刀（T型排刀槽） |
|
腳踏開關 |
Δ |
| 刀方規格 |
16*16 |
|
程序控制吹氣功能 |
Δ |
| 最大容刀數量 |
8把 |
|
C軸 |
\ |
| 冷卻電機 |
0.28KW |
|
精密C軸分度 |
\ |
| 電器容量 |
6KVA |
|
動力頭 |
\ |
| 機床尺寸(長x寬x高) |
1555x11063x1642mm |
|
動力頭攻絲功能 |
\ |
| 主軸中心高度 |
1072mm |
|
液壓站 |
Δ |
| 機床重量 |
≈1800kg |
|
電器箱溫度調節器 |
Δ |
|
|
|
|
自動開閉門 |
Δ |
|
|
|
|
接料傳輸機構 |
Δ |
|
|
|
|
上下料系統 |
Δ |
|
|
|
|
工業機器手臂系統 |
Δ |
|
|
|
|
多棒材送料機 |
Δ |
|
|
|
|
排屑器 |
Δ |
| 數控系統：●FANUC ○SYNTEC ○KND Ο標配附件 Δ選配附件 \無 |
| ●標配 Ο選配 | 發布:2015/4/2 11:14:58 點擊:6612 |
|
|
